Raphael-home Basic: Dementenschutz-System: Basis-Set incl. Transponder | Alarmierung: UNI-Klinke

Produktinformationen "Raphael-home Basic: Dementenschutz-System: Basis-Set incl. Transponder | Alarmierung: UNI-Klinke"

Dementenschutz-System mit RFID-Armband: Raphael-home Basic, Alarmausgang: potentialfreier Kontakt mit 3,5mm Klinkenstecker

Dieses Set ist ideal als Wegläuferschutzsystem für eine Tür geeignet. Das Raphael-home Basic wurde für den Einsatz in der Pflege im Innenbereich entwickelt. Durch den Alarmausgang mittels potentialfreien Kontakt und dem 3,5mm Klinkenkabel ist es sehr flexibel in der Anbindung an Alarmierungs-Systeme.

Kompatibilitäts-Infos:

Dieser Artikel ist eine Basis Lösung OHNE Funktechnik. Die Alarmierung findet über einen potentialfreien Kontakt mit 3,5mm Klinkenstecker statt. Sie können hier verschiedenen Funk-Sender (siehe Zubehör) anbinden oder durch einen Techniker an Ihre vorhandene Ruf-Anlage anbinden. Wir bieten ebenfalls Lösungen mit Funk-Anbindung an Ihre Rufanlage an.

Kompatibel mit folgenden Systemen:
  • alle Funk-Sender mit einem potentialfreien Eingang
    Eine Auswahl finden Sie z.B. unten im Artikel unter: Universal-Sender mit 3,5mm Anschluss
  • kabelgebundene Anbindungen mit potentialfreien Kontakt
Alternative Artikel

Die alternativ erhältlichen Raphael-home privat und Raphael-home small business-Systeme arbeiten mit einem eingebauten Bellman&Symfon Funk-Sender.


Raphael-home Basic Wegläuferschutz mit RFID-Armband

Die zu betreuende Person trägt ein wassergeschütztes Armband, welches durch einen patentierten Verschluss gesichert ist. Dieser Verschluss lässt sich nur durch den beiliegenden Magnetschlüssel öffnen. Die an der Tür montierte Basiseinheit erkennt, wenn das Armband im Empfangsbereich ist und der Bewohner gleichzeitig die Tür öffnet. Dadurch wird ein Alarm ausgelöst. Öffnet jemand anderes die Tür erfolgt keine Alarmierung!

Nun wissen Sie, dass die zu betreuende Person vor der offenen Tür steht und Sie können reagieren und sie zurückbegleiten. Die zu betreuende Person kann sich innerhalb seiner Wohnung/seines Wohnbereiches frei und ohne Einschränkung bewegen.

Im Gegensatz zu Systemen mit Alarmtrittmatten, lösen die Raphael-home Systeme nicht durch Fremde aus.

Die Raphael-home Systeme basieren technisch auf dem, aus der professionellen Pflege bewährten, Dementenschutz-System „Raphael aktiv“.




Hauptmerkmale Raphael-home Basic (3,5mm Klinkenstecker)

  • Einsatzzweck:
    Senioren-WGs | Tagespflege | Pflegeheime
  • Einfache Inbetriebnahme:
    Sie bekommen das Raphael-home Basic-System komplett betriebsbereit geliefert. Sie müssen sich lediglich um die Anbindung an Ihr Alarmierungs-System kümmern.
  • Zuverlässig
    Die Raphael-home Systeme basieren auf bewährter Profi-Technik.
  • flexible Alarmierungs-Anbindung
    Die Alarmierung erfolgt per potentialfreien Kontakt. Hieran können Sie ein vorhandenes Rufsystem anbinden oder eine eigene Lösung aufbauen.
  • Patentiertes Armband:
    Der patentierte Armbandverschluss ist verstellbar, wiederverwendbar und nur vom Pflegepersonal zu öffnen. Das Armband in hochwertiger Ausführung mit dem patentierten Verschluss kann beliebig oft angelegt und abgenommen werden. Das Transponder-Armband ist wassergeschützt, desinfizierbar und mit einer auswechselbaren Batterie versehen.
  • Selektiver Alarm
    Der Alarm wird nur durch den Transponder ausgelöst. Alle anderen Personen können die abgesicherte Tür ohne Alarmierung passieren.
  • Pflegetransponder für Alarmunterdrückung (Escortfunktion) als Zubehör
    Bei Anwesenheit des Pflegepersonals oder des verantwortlichen Angehörigen kann das Armband an der zu betreuenden Person belassen werden. Das System erkennt, dass ein berechtigter Begleiter dabei ist und unterdrückt den sonst entstehenden Fehlalarm.
  • Funk-Türkontakt möglich
    Ein kabelgebundener Magnet-Türkontakt ist im Lieferumfang enthalten. Das System kann auch mit einem Funk-Magnetkontakt betrieben werden. Dieser ist als Zubehör erhältlich.




Arbeitsweise

Die Raphael-home Grundeinheit generiert ein ovales Magnetfeld rund um das Gehäuse.
Die Reichweite dieses Erfassungsfeldes ist mehrstufig einstellbar zwischen 0,5 und 4m.

Begibt sich die zu betreuende Person mit dem Armband (Transponder) in dieses Erfassungsfeld sendet der Transponder seine Anwesenheit über die RFID-Technologie. Nun ist das System „scharf“.

Wird jetzt die Tür geöffnet bzw. ist bereits offen, wird ein Alarm an die Empfänger ausgegeben. Sie werden umgehend informiert, dass die zu betreuende Person an der offenen Tür steht.

Sollte die zu betreuende Person die Tür öffnen und wieder schließen und nicht die Wohnung verlassen, bekämen Sie trotzdem einen Alarm. Raphael-home unterscheidet nicht, was nach der Alarmierung mit dem Transponder passiert.

Escortfunktion

Bei Anwesenheit des Pflegepersonals oder des verantwortlichen Angehörigen kann das Armband am Bewohner belassen werden. Der Begleiter trägt den gelben Pflege-Transponder.
Das System erkennt, dass ein berechtigter Begleiter dabei ist und unterdrückt den sonst entstehenden Fehlalarm. Der Pflegetransponder ist als Zubehör erhältlich.

Alarmierung Raphael-home Basic

Die Alarmierung richtet sich nach der, von Ihnen angeschlossenen Technik. Es sind Funk-Lösungen und auch Anbindungen an verkabelte Systeme wie Schwester-Rufanlagen problemlos möglich.




Komponenten Raphael-home Basic 3,5mm

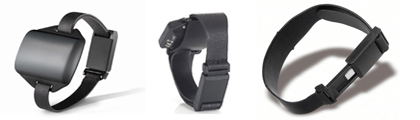

Transponder-Armband (schwarz) mit Patentverschluss

Die zu betreuende Person trägt ein Armband mit Patentverschluss um das Handgelenk, welches nur mit dem mitgelieferten Magnetschlüssel zu öffnen ist.
In dem Armband ist ein RFID Funkchip eingebaut (RFID=Radio Frequenz Identifikation), daher wird das Armband auch als Transponder bezeichnet. Der Transponder ist wassergeschützt.

Das Armband kann und soll Tag, Nacht und sogar unter der Dusche oder beim Spülen getragen werden. Die eingebaute Batterie hat eine Lebensdauer von ca. 2-3 Jahren und kann selbst gewechselt werden.

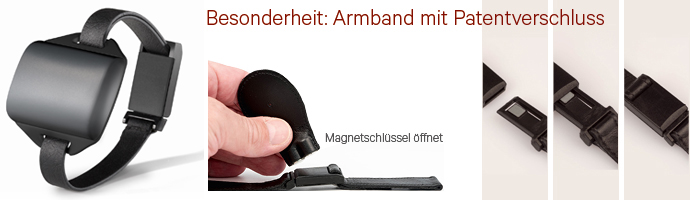

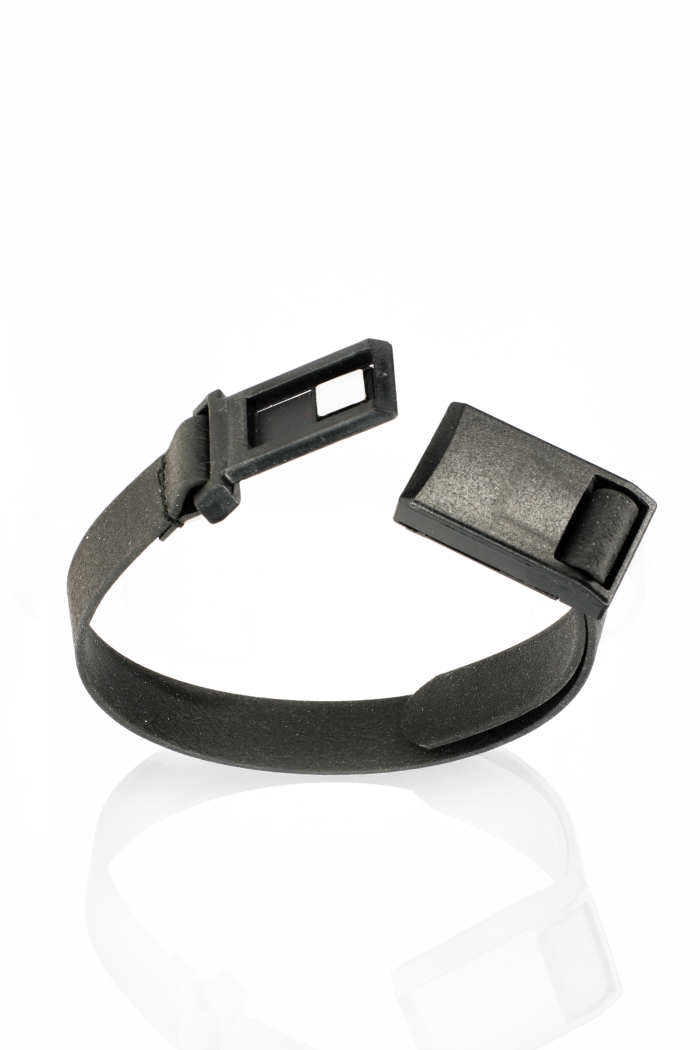

Der Patentverschluss

Eines der Hauptprobleme bei demenziell erkrankten Personen ist sicher zu stellen, dass das Armband getragen wird.
Wir verwenden bei unseren Raphael-home ein Lederarmband mit Patentverschluss, welches nur mit dem mitgelieferten Magnetschlüssel zu öffnen ist.

Details zu dem Verschluss können Sie in dem Video in der Bilderleiste ansehen.



Pflegetransponder (als Zubehör erhältlich)

Escortfunktion
Bei Anwesenheit des Pflegepersonals oder des verantwortlichen Angehörigen kann das Armband am Bewohner belassen werden. Der Begleiter trägt den Pflegetransponder (gelb). Das System erkennt, dass ein berechtigter Begleiter dabei ist und unterdrückt den sonst entstehenden Fehlalarm.



Basisgerät incl. Tür-Magnetkontakt

An der Tür wird das Basisgerät angebracht, welches mit dem beiliegendem Netzteil mit Strom versorgt wird. Es ist das Herzstück des Systems. Hier sind die Elektronik und die Antenne eingebaut.
An dem Gehäuse ist das Netzteil und der Tür-Magnetkontakt angeschlossen.

Der Magnetkontakt besteht aus zwei kleinen weißen Teilen: einem Magnetschalter und dem Magneten. Das Bauteil ohne Kabel wird an die Tür geklebt, der Teil mit dem Kabel wird so an die Türzarge geklebt, dass sich beide Teile des Schalters bei geschlossener Tür bündig gegenüberstehen. Das Kabel ist kürzbar.



Flexibel erweiterbar

  • Mehrere Transponder/Armbänder möglich
    Bei den Raphael-home Systemen sind alle Armbänder/Transponder gleich codiert. Sie können das System problemlos mit zusätzlichen Armbändern erweitern.
  • Mehrere Türen möglich
    Mehrere Türen sind problemlos möglich. Sie benötigen ein Grund-Set pro Tür.
  • Erweiterbar mit verschiedenen Funk-Sendern.
    Sie können an den potentialfreien Ausgang universelle Funk-Sender Ihrer Wahl anbinden.

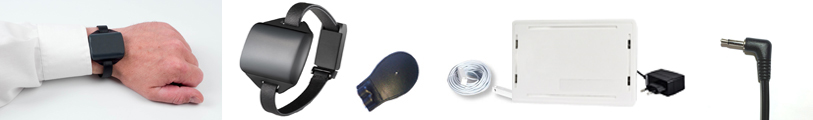

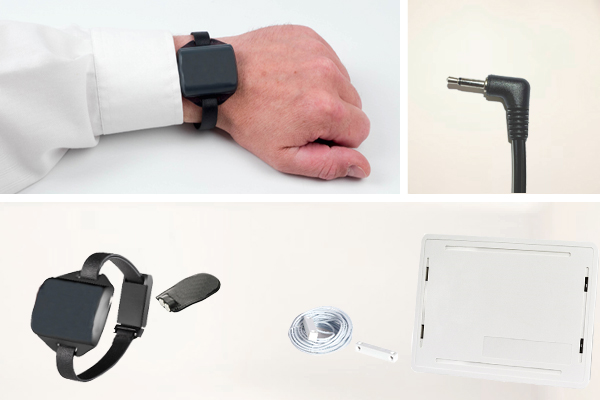

Lieferumfang dieses Artikels:

  • Lese- und Empfangseinheit (Reader) Raphael-home Basic
  • kabelgebundener Magnet-Türkontakt
  • Dementen-Transponder mit Patentverschluss (schwarz)
  • Magnetschlüssel zum Öffnen des Armbandes
  • Ausführliche Bedienungsanleitung
  • Steckernetzgerät, 230V - 12V DC
  • 3,5mm Klinkenstecker-Kabel
Es ist KEIN Empfänger oder Alarmierung im Preis enthalten! Bitte mitbestellen, wenn nicht bereits vorhanden!

 Dieses Set ist alleine nicht lauffähig, Sie benötigen eine Funk-Technik oder eine kabelgebundene Anbindung.





Info zum Hersteller Martin Elektrotechnik GmbH

Martin.Care GmbH
Dr. Gartenhof-Straße 4
97769 Bad Brückenau

Mail: info@martin.care

Alarm-Dauer: je nach Anbindung
Funk-System: kabelgebunden
Produkt-Art: Grund-Set ohne Funk
Sender-Art: Dementenschutz RFID-Armband
Zielgruppe: Demenz WG, Menschen mit Demenz, Pflege-Einrichtung, Pflege zuhause, Tagespflege
Martin.Care GmbH
Dr. Gartenhof-Straße 4
97769 Bad Brückenau
Mail: info@martin.care

0 von 0 Bewertungen

Durchschnittliche Bewertung von 0 von 5 Sternen

Bewerten Sie dieses Produkt!

Teilen Sie Ihre Erfahrungen mit anderen Kunden.


Technische Daten:

Raphael-home Basic System:

LF-Technik
  • Niederfrequenz-Magnetfeld (LF – low frequency): 125 kHz
  • Niederfrequenz Reichweite (Standard) idealisiert kugelförmige Abstrahlung: 0,5 bis 2,0 oder 2,0 bis 4,0 Meter Radius einstellbar über Jumper, genau einstellbar über Potentiometer
  • Kommunikationsart Unidirektional
HF-Technik
  • Funkfrequenz 868 MHz (gebührenfrei nutzbares ISM Band g1.1)
  • Funkreichweite bis zu 75 Meter in offener Umgebung
  • Kommunikationsart bidirektional
Spannungsversorgung LF-Modul
  • Betriebsspannung min. 12 Volt DC
  • Betriebsspannung max. 26 Volt DC
  • Stromaufnahme bei 12 Volt DC 100 mA bis 200 mA (abhängig von der Reichweiteneinstellung)
  • Stromaufnahme bei 24 Volt DC 50 mA bis 100 mA (abhängig von der Reichweiteneinstellung)
Spannungsversorgung HF-Modul
  • Betriebsspannung min. 10 Volt DC
  • Betriebsspannung max. 36 Volt DC
  • Stromaufnahme bei 12 Volt DC 100 mA (bei angeschlossenem X-Port bis 200 mA)
  • Stromaufnahme bei 24 Volt DC 50 mA (bei angeschlossenem X-Port bis 100 mA)
Schnittstellen LF-Modul
  • Eingänge
    Zwei potentialfreie Eingänge 5-24V DC (Opto In1, Opto In2)
  • Ausgänge (Relais) (opt.)
    Ein Relais für Batterieüberwachung, potentialfreie Schließer, belastbar 0.5A125VAC/1A30VDC
    DIP Schalter SW1 (8-fach) Zur Programmierung
    DIP Schalter SW2 (4-fach) Zur Programmierung
    Taster S1 Zur Programmierung
Schnittstellen HF-Modul
  • RS232 Schnittstelle 38400/115200 Baud, 8/N/1 - zur Konfiguration oder PC – Anschluss
  • Eingänge zwei potentialfreie Eingänge 5 - 24V DC
  • Ausgänge (Relais) Zwei Relais, potentialfreie Wechsler belastbar 0.5A125VAC/1A30VDC Ein Relais für technische Störung, potentialfreie Schließer, belastbar 0.5A 125VAC/1A 30VDC
  • Ausgänge (CPU OUT1 – CPU OUT6) 6 Ausgänge, belastbar mit max. 24 V / 100 mA
  • DIP Schalter SW1 (8-fach), SW2 (8- fach) Zur Programmierung
  • Taster S1, S2 Zur Programmierung
  • Temperaturbereich -20 °C ... + 70 °C
  • Hergestellt exklusiv für Seniorentechnik-Martin von Martin Elektrotechnik GmbH, D-97769 Bad Brückenau



Transponder-Armband mit Patentverschluss

  • Abmessungen Platine (BxHxT): 39mm x 20,5mm x 6mm
  • Abmessungen Gehäuse (BxHxT): 47mm x 50mm x 10mm
  • Schutzart: Entspricht IP 67
  • Gewicht Platine: 4g, 7g (mit Batterie)
  • Gesamtgewicht Transponder:26g
  • Batterie: CR2032, 3V
  • Übertragungsfrequenz: 868 MHz
  • Aktivierungsfrequenz: 125 kHz
  • Betriebstemperatur: -20°C bis +45°C
  • Material Armband: Polyethylen-Gewebeband mit Polyvinylchlorid-Beschichtung in Lederoptik
  • Abmessungen Armband: 270mm x 12mm x 1,5mm
  • Verschlusssystem: Patentierter Magnetverschluss



Pflege-Transponder (Zubehör)

  • Abmessungen Platine (BxHxT) 39mm x 20,5mm x 6mm
  • Abmessungen Gehäuse (BxHxT) 47mm x 50mm x 10mm
  • Schutzart Entspricht IP 67 Gewicht Platine 4g, 7g (mit Batterie)
  • Gesamtgewicht Transponder 26g
  • Batterie CR2032, 3V
  • Übertragungsfrequenz 868 MHz
  • Aktivierungsfrequenz 125 kHz
  • Betriebstemperatur -20°C bis +45°C
  • Material Bandstück Leder
  • Anbringung Klipp-Verschluss
  • Kompatibel mit:
    Raphael-home privat
    Raphael-home small business
