Funk-Rufsystem: Rufmelder VarioFon Plus incl. Funk-Alarmierung auf Schwesternrufanlage | VDE0834
Produktinformationen "Funk-Rufsystem: Rufmelder VarioFon Plus incl. Funk-Alarmierung auf Schwesternrufanlage | VDE0834"
Lehmann Profi-Funk-Rufsystem-Set für Menschen mit starken motorischen Einschränkungen:
Funk-Geräuschmelder/Ruf-Sender VarioFon Plus + anschlussfertigen Funkempfänger zur Anbindung an vorhandene Schwesternruf-Anlage

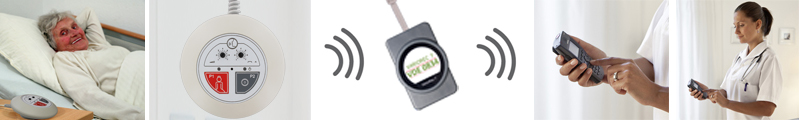

Der Sender wird durch das Rufen der zu pflegenden Person aktiviert und sendet ein Signal an den Funk-Empfänger.
Die akustische Raumüberwachung kann zusätzlich zum normalen Rufsystem eingesetzt werden, wenn z.B. die Bewegungsfreiheit eingeschränkt ist. Der VarioFonPlus Geräuschmelder ist individuell einstellbar und schnell justiert.
Der mitgelieferte Funk-Empfänger Variorec7 wird in die Anschlussdose der Rufanlage eingesteckt und bindet den VarioFon an Ihre vorhandene Schwesternruf-Anlage an. Die Rufanlage signalisiert auf die vorhandenen Schwesternruf Empfänger.
Hochempfindlicher Geräuschmelder im Design-Tischgehäuse
Der Lehmann Geräuschmelder bietet Ihnen mit intelligenter Sprachpegelauswertung und vielseitigen Einstellmöglichkeiten eine komfortable Überwachung mit hoher Zuverlässigkeit.
Zusätzlich ist eine manuelle Notruf-Auslösung über den integrierten Ruftaster möglich.
Sicherheit nach DIN/VDE 0834:
-
Die Funkstrecke dieses Sets wird gemäß DIN/VDE 0834 im 30 Sekunden-Rhytmus mehrfach überwacht.
- Kommunikationsprüfung Sender/Empfänger laut Norm
- Beruhigungsanzeige am Sender bis Ruf-Rückstellung
- Funksicherheit gem. DIN/EN 50134 wird zusätzlich eingehalten
Dieses Set besteht aus:
- Lehmann Geräuschmelder VariofonPlus Funk-Sender Plus 770.613.869
- Lehmann Funk-Empfänger Variorec7 incl. Kabelsatz passend zu Ihrem Schwesternruf-System.
Bestellablauf:
Nach der Auftragserteilung bekommen Sie einen Fragebogen von uns, womit wir ermitteln, welchen Adaptersatz Sie benötigen.
Anschließend versenden wir dann Ihre Ware komplett betriebsfertig. Da diese Anbindungen immer individuell gefertigt werden, beträgt die Lieferzeit ca. 4 Wochen.
Wichtig ist, dass Sie eine freie Anschlussdose bzw. einen freien Steckplatz in Ihrem Schwestern-Rufsystem haben.
Wenn das Funk-System an den Steckplatz eines vorhandenen Birn-Tasters gesteckt werden soll und dieser ersetzt werden muss, können Sie diese Lösung z.B. mit dem zusätzlichen Funk-Rufauslöser Vario-Pull kombinieren (siehe Zubehör). So könnten Sie z.B. einen Rufknopf und eine Alarm-Trittmatte ohne großen Aufwand an einer Anschlussdose betreiben.
Bei manchen Schwesternrufanlagen ist auch die Anbindung zusätzlich zum vorhandenen Birn-Taster möglich, das wird von uns auch über den Fragebogen geklärt.
Infos zu den Komponenten:
Hauptmerkmale Funk-Geräuschmelder VarioFon Plus 770.613.869
Verwendung und Funktion
Der Geräuschmelder nimmt über ein Mikrofon vom Patienten als Ruf getätigte Geräusche auf und löst damit einen Patientenruf aus, zusätzlich ist eine manuelle Rufauslösung über den frontseitigen Ruftaster möglich.
Es sind mehrere Betriebsanzeigen und Einstellmöglichkeiten vorhanden.
Der Geräuschmelder sollte an einer Stelle positioniert werden, wo dieser die Geräusche der zu pflegenden Person gut aufnehmen kann.
Der zusätzliche Ruftaster im Geräuschmelder sollte für die Pflegeperson erreichbar sein, z.B. auf einem Nachttisch.
Hauptmerkmale in Stichpunkten:
- Rufauslösung durch Rufe oder Geräusche
- Empfindlichkeit einstellbar
- Sender-Überwachung mit täglicher Testmeldung gem. DIN/EN 50134
- „Batterie schwach“ Erkennung mit LED-Anzeige und Weiterleitung an Funkempfänger
- Schutzart: IP 30 (nicht in Nassbereichen oder bei Feuchte verwenden)
- Betriebsfrequenz: 869,23 MHz (sichere Sozialalarmfrequenz)
- Kompatibel mit AAL-Homecare Funk-Empfängern
- Kann mit HC-Nursecall-Empfänger an die Schwesternrufanlage angebunden werden.
-
Sicherheit nach DIN/VDE 0834:
Die Funkstrecke gemäß DIN/VDE 0834 im 30 Sekunden-Rhytmus mehrfach überwacht.
- Kommunikationsprüfung Sender/Empfänger laut Norm
- Beruhigungsanzeige am Sender bis Ruf-Rückstellung
Der Variorec7-Nursecall Funk-Empfänger
Der Variorec7-Nursecall Funk-Ruf-Empfänger ermöglicht das einfache Anbinden von Funk-Sendern aus den Lehmann-Funk-Systemen an alle gängigen Schwesternrufsysteme.
Die Stromversorgung wird meistens von der Rufanlage über die Steckbuchse geliefert. Für Anwendungen wo dies nicht möglich ist, wird der Empfänger ohne Aufpreis mit externem Steckernetzteil ausgeliefert.
Der Funk-Empfänger wird von uns mit dem passenden Kabelsatz zu Ihrer Schwesternrufanlage geliefert. Sie stecken ihn ein und das System ist einsatzfähig.
Sicherheit nach DIN/VDE 0834:
- In Verbindung mit den Lehmann PLUS-Sendern der neuen Generation, wird die Funkstrecke gemäß DIN/VDE 0834 im 30 Sekunden-Rhytmus mehrfach überwacht.
- Kommunikationsprüfung Sender/Empfänger laut Norm
- Beruhigungsanzeige am Sender bis Ruf-Rückstellung
- Funksicherheit gem. DIN/EN 50134 wird zusätzlich eingehalten
- Der aktive Modus DIN/VDE 0834 ist nur in Verbindung mit Lehmann PLUS-Sendern neuer Generation möglich.
DIN/EN 50134: (Sozialalarm-Frequenz)
- Frequenzbereich 869 MHz
- Routine-Tagesmeldung
- Funkkanal-Belegungskontrolle
Auf-und Abwärtskompatibilität:
Der VarioRec7Empfänger ist abwärtskompatibel zu den bisherigen VarioMobilSendern nach DIN/EN 50134.
Auch Sender der neuen Generation können immer noch an einen VarioRec1/3/6 Empfänger eingelernt werden (Ohne DIN 0834 Funktion).
Bild-Darstellungen der Sendertypen:
Im Display des Variorec7-Empfängers wird der Sender beim Auslösen zusätzlich mit einem Piktogramm angezeigt.
Pflegezeit-Modus
Während der vom Personal aktivierten Pflegezeit erfolgt keine Alarmauslösung.
Der Pflegemodus wird durch Druck auf den oberen Bildschirmrand ausgelöst, oder extern durch einen vorher definierten Pflegesender.
Die Länge der Pflegezeit ist voreingestellt auf fünf Minuten. Sie kann im Menü nach Wunsch angepasst werden.
Vitalmodus/Aktivitätskontrolle
Die Vitalzeit wird zur Mobilitätsüberwachung von Personen genutzt. Der ausgewählte Sender muss in der hier gewählten Zeitspanne einmal ausgelöst werden. Unterbleibt dies, wird nach Ablauf der Vitalzeit ein Ruf ausgelöst, im Display wird diese Anzeige sichtbar.
Wenn der Vitalmodus gewünscht wird, muß dieser und die entsprechenden Zeiten bei der Kopplung eines Vitalsenders gewählt werden.
Hauptmerkmale Funkempfänger Lehmann Variorec7 mit spezifischem Kabelsatz:
-
Adaption an alle gängigen Schwesternrufanlagen
- Funk-Überwachung nach DIN/VDE 0834 (PLUS Sender/Variorec7) und DIN/EN 50134 (Lehmann Sender Variorec6)
-
Live-Check: Funkstreckenüberwachung alle 30 Sekunden, in Verbindung mit Lehmann PLUS Funk-Sendern.
- Steckerabwurf-Alarm
Abzugsüberwachung: sofern im verwendetem Rufsystem vorhanden - Störungsanzeige gem. DIN/EN 50134 (Frequenzblockade)
-
Schutzart IP30
- Empfang von bis zu 7 PLUS-Funk-Sendern (mit Funk-Überwachung)
- Empfang von bis zu 63 Funk-Sendern (ohne Funk-Überwachung)
- 3 Schaltkanäle
-
Sicherer Funkbereich: 869,2125 MHz Sozialalarmfrequenz,bidirektional
- Optische Betriebsanzeige mit Display
- Pflegezeit einstellbar (3, 5, 10, 20 oder 30 min)
- Batterieüberwachung: Störungsanzeige "Batterie schwach" vom Sender mit Weiterleitung an Rufanlage
- Pflegemodus (Sender einzeln wählbar)
- Mastermodus (alle Sender werden erkannt)
- wird "gepaart" mit Funksender geliefert, wenn diese zusammen in einem Auftrag bestellt werden.
- kann mit zusätzlichem Funk-Rufauslöser z.B. Vario-Pull Plus kombiniert werden.
Ideal, wenn das Funk-System an den Steckplatz eines vorhandenen Birn-Tasters gesteckt wird und dieser ersetzt werden muss. - Optische Alarmmeldung
- Akustische Alarmmeldung
-
Menüführung über Display
- Graphische Darstellung der Sendertypen
- Meldungsspeicher
- Testmodus / Messen der Feldstärke
- Kein Auslösen durch fremde Sender, dank sicherer Sozialalarm Frequenz.
- Betriebsspannung: 24V DC, max 100mA
über Speisung Lichtrufanlage oder optional externem Netzteil -
Anschlussstecker, gemäß Fragebogen und baulichen Gegebenheiten
Allgemeine Informationen zum Lehmann Variorec7 Funk-System:
Die Lehmann Electronic GmbH aus Niederkassel entwickelt und produziert Komponenten für Rufanlagen MADE IN GERMANY.
Sie können sich hiermit technisch besonders hochwertige und robuste Lösungen zusammenstellen. Viele Sender sind wasserdicht und desinfizierbar.
Profi-Komponenten und Profi-Einsatz
Die Lehmann Komponenten erfüllen höchste Qualitätsansprüche, sind sehr robust und werden daher unter anderem in Altenheimen, Krankenhäuser, Senioren-WGs und der Tagespflege eingesetzt. Hier dienen Sie bereits seit Jahren zur Unterstützung in der Pflege.
Je nach Krankheitsbild, Pflegesituation oder persönlichem Umfeld sind verschiedene Zusammenstellungen und Lösungen sinnvoll.
Wir beraten Sie gern! Ganz unverbindlich und kostenlos.
Ein Funk-System / eine Funk-Signal-Anlage besteht immer aus mindestens 2 Komponenten:
1. Lehmann Plus Funk-Sender:
Sie haben die Auswahl aus einem sehr großen Sortiment, die Produkte sind für den Profi-Einsatz in Einrichtungen und Krankenhäusern geeignet.
"Standard" Funksender:
- Funk-Rufknöpfe als Armband, Kette
- Alarm-Trittmatten
- Rauchmelder, etc.
"Spezial" Funksender:
- Zugtaster, auch in wasserdicht und desinfizierbar lieferbar
- Wand-Rufsender, wasserdicht und desinfizierbar
- Fuß-Taster
- Puste-Sensoren - durch Atem aktiviert
- Ruf-Auslöser für motorisch eingeschränkte Personen: Kissen, Bälle, Großtastenrufknöpfe
- Geräuschmelder - ausgelöst durch Rufe
- Bewegungsmelder mit spezieller Ausstattung für Pflegekräfte - incl. Laufrichtungserkennung und Abstellfunktionen
- Tür-Magnetschalter - zum Melden, wenn eine Tür geöffnet wird
- Tür-Wächter-Systeme - zum Melden, wenn eine Tür geöffnet wird
- Universal-Sender für eigene Lösungen
Abstell-/Quittierungs-Funksender:
- optionale Funksender zum Abstellen des Alarms
Je nach verwendete Einstellung (VDE-Norm) können bis zu 63 Sender angelernt werden.
Ein Fehlalarm durch Auslösen fremder Sender ist nicht möglich, da die Komponenten auf der sicheren Sozialalarm-Frequenz arbeiten.
In Verbindung mit den Lehmann PLUS-Sendern der neuen Generation, wird die Funkstrecke gemäß DIN/VDE 0834 im 30 Sekunden-Rhytmus mehrfach überwacht.
Eine Übersicht aller kompatiblen Sender finden Sie hier: Lehmann Funk-Sender
2. Lehmann Funk-Empfänger Variorec7 (dieser Artikel):
Dieser Funk-Empfänger meldet das Auslösen eines gekoppelten Ruf-Senders über Ihre vorhandene Schwestern-Ruf-Anlage.
Lieferumfang dieses Sets:
- Lehmann Funk-Geräuschmelder VariFon Plus 770.613.869
- Netzteil
- 1 x Lehmann Variorec7 Funkempfänger incl. Kabelsatz, passend zu Ihrem Schwesternruf-System.
- Falls die Stromversorgung nicht über die Rufanlage möglich ist, liegt ein 230V Netzteil bei.
- Bedienungsanleitungen
optionales Zubehör:
- Sender aus dem Lehmann Funk-System
Lehmann Elektronik GmbH
Nibelungenstrasse 4
53859 Niederkassel
Mail: kontakt@lehmannweb.de
| Alarm-Dauer: | wie Schwestern-Rufanlage |
|---|---|
| Anzahl Sender enthalten: | 1 |
| Funk-Empfänger: | stationär |
| Funk-System: | Lehmann Variorec7 |
| Produkt-Art: | Komplett-Set |
| Reichweite: | max 50-250m |
| Sender-Art: | Babyphone, Geräuschmelder (Rufe), bei_Motorischen_Einschränkungen |
| Signalisierung: | Schwestern-Rufanlage |
| Stromversorgung Empfänger: | Netzteil_(enthalten), über Schwesternrufanlage |
| Tragevariante Sender: | Fußboden, am Bett |
| Zielgruppe: | Demenz WG, Krankenhaus, Pflege-Einrichtung, Praxen, Tagespflege |
Lehmann Elektronik GmbH
Nibelungenstrasse 4
53859 Niederkassel
Mail: kontakt@lehmannweb.de
Anmelden
Technische Daten:
Lehmann VarioFon Plus 770.613.869
- Farbe: Beige, Ruftaste orangerot
- Frequenz: 869,23 MHz (sichere Sozialalarm Frequenz)
- In Verbindung mit dem Lehmann PLUS-Empfänger der neuen Generation, wird die Funkstrecke gemäß DIN/VDE 0834 im 30 Sekunden-Rhytmus mehrfach überwacht.
- Funksicherheit gem. DIN/EN 50134 wird zusätzlich eingehalten
- Gewicht: 248 g
- Abmessungen: 110 x 30 x 50 mm (Ø x H)
- Versorgung: 24 V Steckernetzteil (beiliegend)
Reinigung
Empfohlen wird ein weicher, leicht feuchter Lappen mit etwas Spülmittel ggfs. mit Zusatz von Desinfektionsmittel gem. DIN / EN 13727. Auf keinen Fall scheuernde oder ätzende Reinigungsmittel verwenden.
Funkempfänger Lehmann VarioRec7 "NurseCall" mit spezifischem Kabelsatz:
- kompatibel mit Lehmann Funksendern
- Art: UHF Schaltempfänger nach DIN/VDE 0834 + EN 50134
- Betriebsfrequenz: 869,2125 MHz Sozialalarmfrequenz, bidirektional
- Funkreichweite: innerhalb von Gebäuden bis 30 m (entspricht den Anforderungen der technischen Prüfstelle der Krankenkassen)
- Bedienelemente: Display
- Rufmeldekontakt: max. 24 V DC / max. 100 mA
- Störmeldekontakt: max. 24 V DC / max. 100 mA
- Anzahl einlernbarer Funksender: 63
- Sendeleistung: bis 10mW, variabel
- Überwachung(en): nach DIN/EN 50134 und /oder nach DIN/VDE 0834
- Stromversorgung: 24 V DC/30 mA oder 12 V DC/50 mA aus der Rufanlage, alternativ Ausführungen mit Steckernetzteil
- Abmessungen: 66 x 46 x 18 mm (BxHxT),
- Länge Anschlussleitung 50-300 mm (systemabhängig)
- Temperaturbereich: -5 °C bis +55 °C
- Gewicht: ca. 50 g
- Schutzart: IP 50
- Farbe: Gehäuse grau
- Konformität: CE (RED RL, RoHS II)
Datenblätter & weitere Informationen zu diesem Produkt:
"Hilferuf im Notfall" Flyer mit allgemeinen Infos zu den unterschiedlichen Systemen "Zubehör-Anbindung an Schwesternruf" Flyer, allgemeine Infos zu Nursecall-Zubehör /-Anbindungen
"Schwestern-Rufanlagen-Zubehör" Infoblatt, detaillierte Informationen zu Nursecall-Zubehör /-Anbindungen.
Hier können Sie sich die Bedienungsanleitung des VarioFon Plus als pdf ansehen.
Hier können Sie sich das Datenblatt des VarioFonPlus Plus als pdf ansehen.
Hier können Sie sich das Datenblatt des Schwesternrufempfängers Variorec7 ansehen
Hier können Sie sich die Bedienungsanleitung des Schwesternrufempfängers Variorec7 ansehen
Hier finden Sie den Fragebogen zum Ermitteln Ihrer Rufanlage
Hier können Sie sich den Lehmann Gesamtkatalog als pdf ansehen.
Zubehör
- robuster Funk-Sender
- tragbarwie eine Kette oder als Armband
- desinfizierbar + wasserfest, IP68
- kompatibel mit Lehmann Funk-Empfängern
- 2in1 Funk-Sender:
als Funk-Rufknopf und Zugtaster einsetzbar - kompatibel mit Lehmann Funk-Empfängern
- desinfizierbar + wasserfest, IP68
Ähnliche Artikel
- Funk-Set: 1x Großtasten-Rufknopf und Schwesternruf-Anbindung
- Pneumatik Funk-Sender löst schon bei leichten Berührungen aus.
- Signalisierung auf vorhandene Schwestern-Rufanlage | VDE0834 konform
- für Personen mit starken motorischen Einschränkungen
- Funk-Set: 1x Puste-Sender und Schwesternruf-Anbindung
- Zuverlässige Meldung trotz geringer Atemkraft, berührungslos, bis zu 15 cm Abstand möglich
- Signalisierung auf vorhandene Schwestern-Rufanlage | VDE0834 konform
- für Personen mit starken motorischen Einschränkungen
Lehmann Funk-Sender
- Funk-Epilepsiesensor incl. Lehmann Funk-Sender
- kompatibel mit Lehmann Funk-Empfängern
- hilft rechtzeitige Hilfe zu holen
- Funk-Bewegungsmelder | Bed-Exit-Sender
- Löst aus, wenn sich jemand durch den überwachten Bereich bewegt
- Sehr einfache Bedienung mit Fußßtaster
- Batteriebetrieben, robust und mobil
- ideal zur Sturzprävention oder Aktivitätskontrolle/Wegläufer-Info bei Demenzkranken
- kompatibel mit Lehmann Funk-Empfängern
- Größe A = 1100*700mm
- Farbe: gelb
- ideal zur Sturzprävention oder Aktivitätskontrolle/Wegläufer-Info bei Demenzkranken
- kompatibel mit Lehmann Funk-Empfängern
- Größe A = 1100*700mm
- Farbe: grau
- ideal zur Sturzprävention oder Aktivitätskontrolle/Wegläufer-Info bei Demenzkranken
- kompatibel mit Lehmann Funk-Empfängern
- Größe B = 700*400mm
- Farbe: gelb
- ideal zur Sturzprävention oder Aktivitätskontrolle/Wegläufer-Info bei Demenzkranken
- kompatibel mit Lehmann Funk-Empfängern
- Größe B = 700*400mm
- Farbe: grau
- ideal zur Sturzprävention oder Aktivitätskontrolle/Wegläufer-Info bei Demenzkranken
- kompatibel mit Lehmann Funk-Empfängern
- Größe C = 1100*700mm, halbrund
- Farbe: gelb
- ideal zur Sturzprävention oder Aktivitätskontrolle/Wegläufer-Info bei Demenzkranken
- kompatibel mit Lehmann Funk-Empfängern
- Größe C = 1100*700mm, halbrund
- Farbe: grau
- Spezial Funk-Sender:
für Personen mit sehr starken motorischen Einschränkungen - Kompatibel mit Lehmann Funk-Empfängern
- verschiedene Befestigungsmöglichkeiten
- Kissen Funk-Sender:
für Personen mit starken motorischen Einschränkungen - Kompatibel mit Lehmann Funk-Empfängern
- verschiedene Befestigungsmöglichkeiten
- Funk-Bewegungserkennung mit vielfältigen Einsatzmöglichkeiten
- löst aus, wenn sich jemand durch den überwachten Bereich bewegt
- Richtungserkennung: Pflegepersonal löst keinen Alarm aus
- incl. Akku und Netzteil
- Geräuschmleder | Ruf-Sender:
für Personen, die keinen Taster betätigen können oder möchten - wird durch Sprache/Rufe aktiviert
- Kompatibel mit Lehmann Funk-Empfängern
- Funk-Türwächter
- kompatibel mit vorhandenen Türklinken
- schnelle Montage, mobil einsetzbar
- Kompatibel mit Lehmann Funk-Empfängern
- robuster Funk-Sender
- tragbarwie eine Kette oder als Armband
- desinfizierbar + wasserfest, IP68
- kompatibel mit Lehmann Funk-Empfängern
- zum Anbinden von kabelgebundenem Zubehör
- kompatibel mit Lehmann Funk-Empfängern
- Konform zur DIN/VDE 0834 und DIN/EN 50134
- 2in1 Funk-Sender:
als Funk-Rufknopf und Zugtaster einsetzbar - kompatibel mit Lehmann Funk-Empfängern
- desinfizierbar + wasserfest, IP68
Lehmann Funk-Empfänger
- Einzelner mobiler Funk-Empfänger, OHNE Sender
- Reichweite 50-250m
- Meldung durch Ton + LED-Lichtsignale
- Stromversorgung: Netzteil oder USB-Powerbank (Zubehör)
- Einzelner Funk-Empfänger, OHNE Sender
- Reichweite 30-250m
- schaltet angeschlossene 230V Geräte ein/aus
- "5 Min an" oder "Ein/Aus-(Toggle-)Modus"
- Einzelner Funk-Empfänger, OHNE Sender
- Reichweite 30-250m
- Meldung durch Ton + LED-Lichtsignale
- Signalisiert bis Alarm abgestellt wird.
- Einzelner Funk-Empfänger, OHNE Sender
- Reichweite 30-100m
- Signalisierung auf vorhandene Schwestern-Rufanlage
- wird betriebsfertig für Ihre Lichtrufanlage geliefert
