Funk-Rufsystem: Bewegungsmelder Vario-Care incl. Funk-Alarmierung auf Schwesternrufanlage | VDE0834

Lehmann Profi-Funk-Rufsystem-Set zur Bewegungsmeldung incl. Laufrichtungserkennung:

Funk-Bewegungs-Sensor VarioCarePlus + anschlussfertigen Funkempfänger zur Anbindung an vorhandene Schwesternruf-Anlage

Der VarioCarePlus st ein kabelloses Bewegungssensor-System mit zahlreichen optionalen Bedien- und Einstellungsmöglichkeiten. Er wird einfach mit dem mitgelieferten Standfuß auf den Boden gestellt. Die Stromversorgung wird über den eingebauten Lithium-Ionen Akku oder über das mitgelieferte 230V Netzteil hergestellt.

Betritt jemand den Sensorbereich wird ein Voralarm geschaltet. Die Statusanzeige am Sensor blinkt rot. Der Voralarm läuft 10 Sekunden, anschließend wird der Ruf an den Funkempfänger weitergegeben. Während dieser 10 Sekunden kann der Pflegemodus (Alarmpause) gesetzt werden.

Der mitgelieferte Funk-Empfänger VarioRec7 bindet den eingebauten Funksender im Bewegungsmelder an Ihre vorhandene Schwesternruf-Anlage an.

Dieses Set besteht aus:

• Lehmann Funk-Bewegungsmelder 770.242.07
• Lehamnn VarioRec7 Funk-Empfänger incl. Kabelsatz passend zu Ihrem Schwesternruf-System.

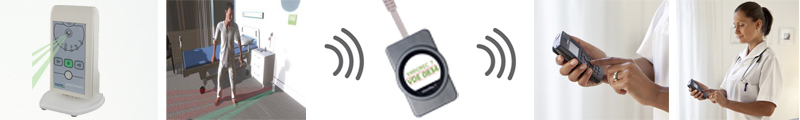

Der Vario-Care sendet per Funk auf den Funk-Empfänger, der in die Anschlussdose der Rufanlage eingesteckt wird.

Die Rufanlage wiederum signalisiert auf die vorhandenen Schwesternruf Empfänger.

Bestellablauf:

Nach der Auftragserteilung bekommen Sie einen Fragebogen von uns, womit wir ermitteln, welchen Adaptersatz Sie benötigen.
Anschließend versenden wir dann Ihre Ware komplett betriebsfertig. Da diese Anbindungen immer individuell gefertigt werden, beträgt die Lieferzeit ca. 4 Wochen.

Wichtig ist, dass Sie eine freie Anschlussdose bzw. einen freien Steckplatz in Ihrem Schwestern-Rufsystem haben.

Wenn das Funk-System an den Steckplatz eines vorhandenen Birn-Tasters gesteckt werden soll und dieser ersetzt werden muss, können Sie diese Lösung z.B. mit dem zusätzlichen Funk-Rufauslöser Vario-Pull kombinieren (siehe Zubehör). So könnten Sie z.B. einen Rufknopf und eine Alarm-Trittmatte ohne großen Aufwand an einer Anschlussdose betreiben.

Bei manchen Schwesternrufanlagen ist auch die Anbindung zusätzlich zum vorhandenen Birn-Taster möglich, das wird von uns auch über den Fragebogen geklärt.

Infos zu den Komponenten:

Lehmann Funk-Bewegungsmelder VarioCarePlus | Funk-Bewegungssensor 770.242.07

Der VarioCare ist ein kabelloses Bewegungssensor-System mit zahlreichen optionalen Bedien- und Einstellungsmöglichkeiten. Er wird einfach mit dem mitgelieferten Standfuß auf den Boden gestellt. Die Stromversorgung wird über den eingebauten Lithium-Ionen Akku oder über das mitgelieferte 230V Netzteil hergestellt. Er ist kompatibel mit vielen Lehmann Funk-Empfängern.

Betritt jemand den Sensorbereich wird ein Voralarm geschaltet. Die Statusanzeige am Sensor blinkt rot. Der Voralarm läuft 10 Sekunden, anschließend wird der Ruf an den Funkempfänger weitergegeben. Während dieser 10 Sekunden kann der Pflegemodus (Alarmpause) gesetzt werden.
Sensorbedingt können extrem langsame Bewegungen (<4m/s) nicht immer richtig erkannt und ausgewertet werden!

Verschiedene Einsatzarten des Vario-Care

• Als "klassischer" Funk-Bewegungsmelder mit Aktivierung der Lehmann Funk-Empfänger.
• Als mobiles, bewegungsaktiviertes Bodenlicht (LED-Licht ist eingebaut)
• Als Bewegungssensor mit Laufrichtungserkennung
  Bewohner löst Alarm aus, Pfleger nicht
• Als Sensor-System in Einrichtungen mit Pflege-Fernbedienung oder Fußschalter (Zubehör)

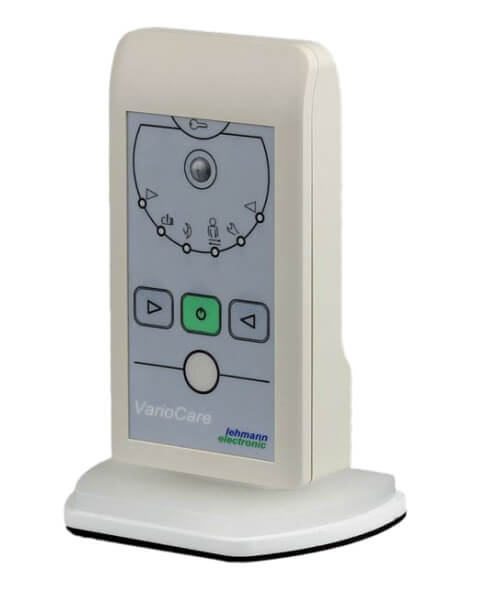

Detail-Infos Vario-Care Plus 770.242.07:

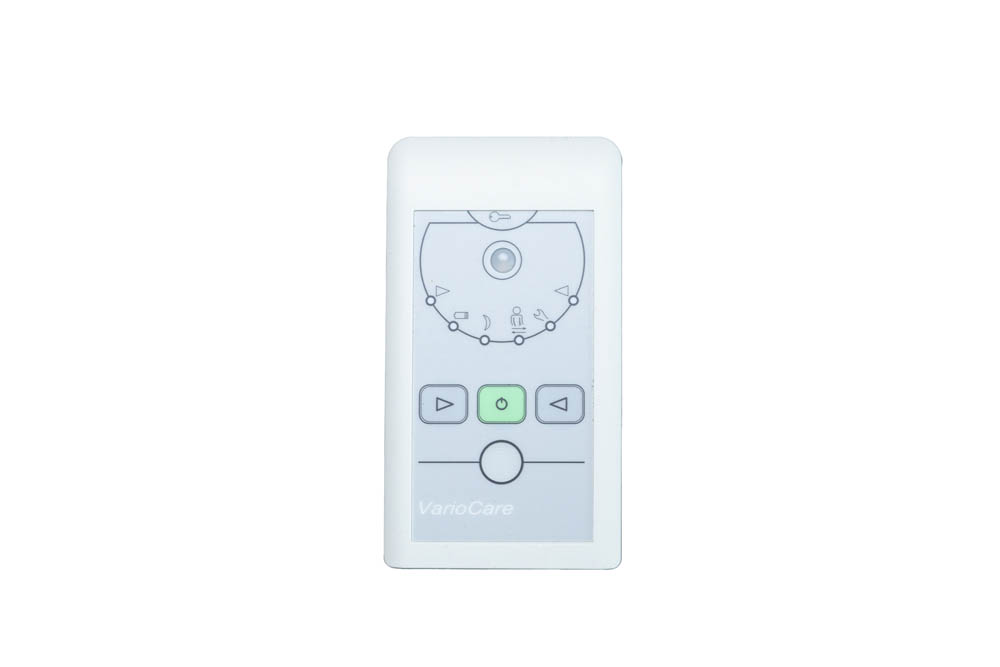

Der Funk-Bewegungssensor VarioCare dient zur Erkennung von Personen-Bewegungen mit Funkweiterleitung an einen Lehmann Funkempfänger oder andere alarmweiterleitende Komponenten.

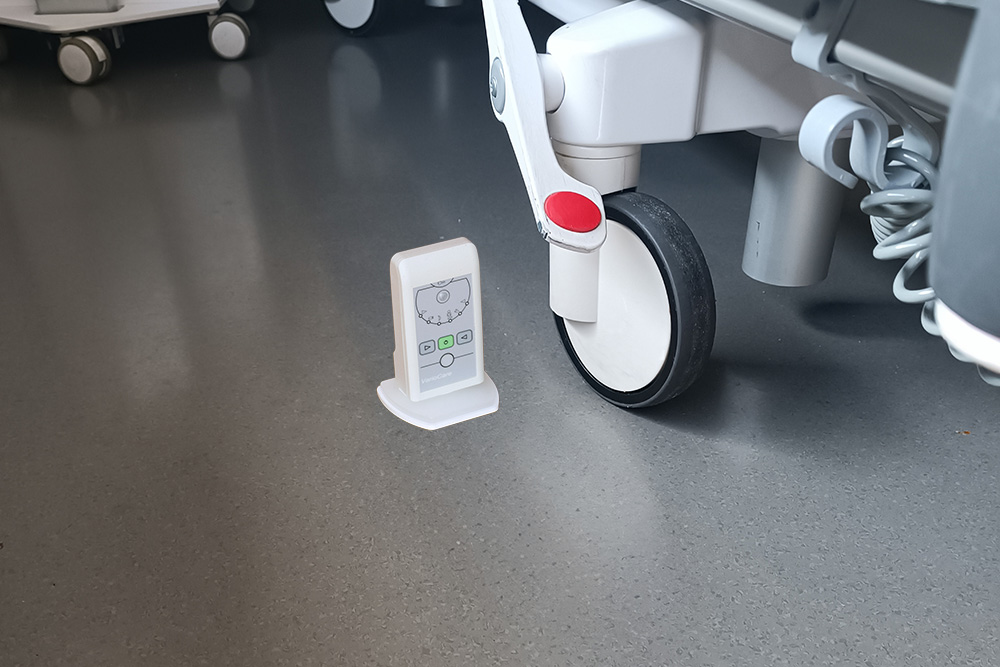

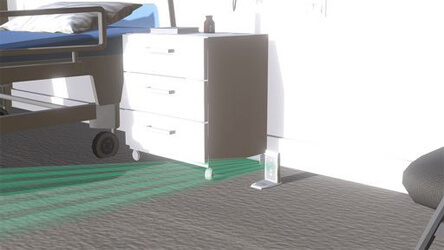

Der Lehmann Funk-Bewegungssensor VarioCare wird einfach neben das Bett oder z.B. im inneren Bereich quer vor die Zimmertür gestellt.
Der Sensor ist fernbedienbar und bietet eine Richtungserkennung, einen Pflegemodus, eine Zusatzbeleuchtung bei Nacht und vieles mehr.

Highlight ist das automatische Aktivieren der Pflegefunktion (ohne Alarmauslösung) durch das Personal oder eines Durchgangsalarms des Patienten/Bewohners durch Erkennung der Bewegungsrichtung.

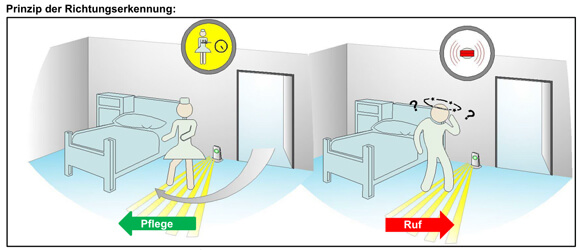

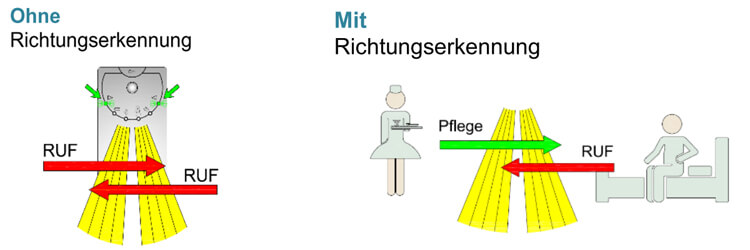

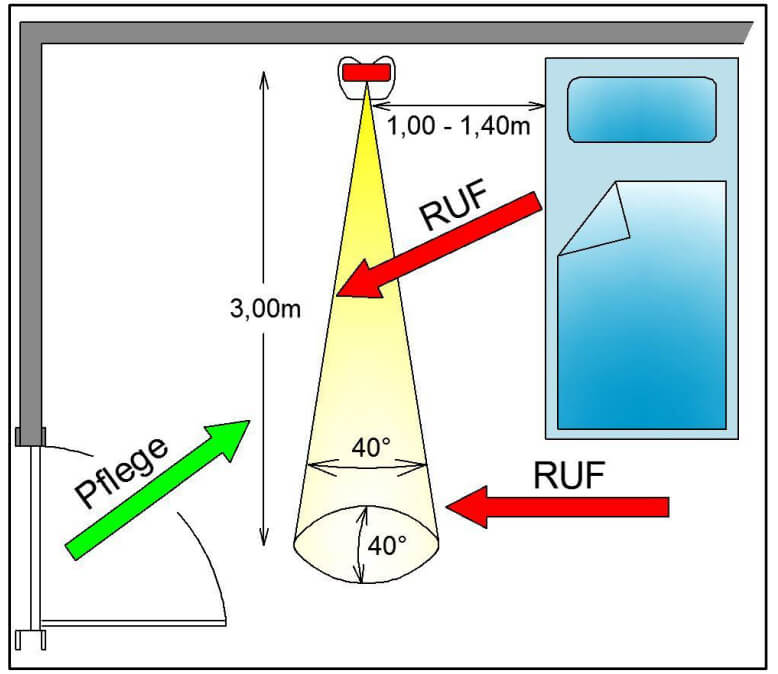

Der VarioCare erkennt aus welcher Richtung die Person kommt, detektiert dies als "Alarm" und gibt diese Information per Funksignal weiter...

Über einen optionalen Fußtaster kann am Sensor - ohne sich bücken zu müssen - und auch mit vollen Händen die Pflegezeit aktiviert werden. Während der Pflegezeit ist der Sensor inaktiv und löst keine Alarme aus.

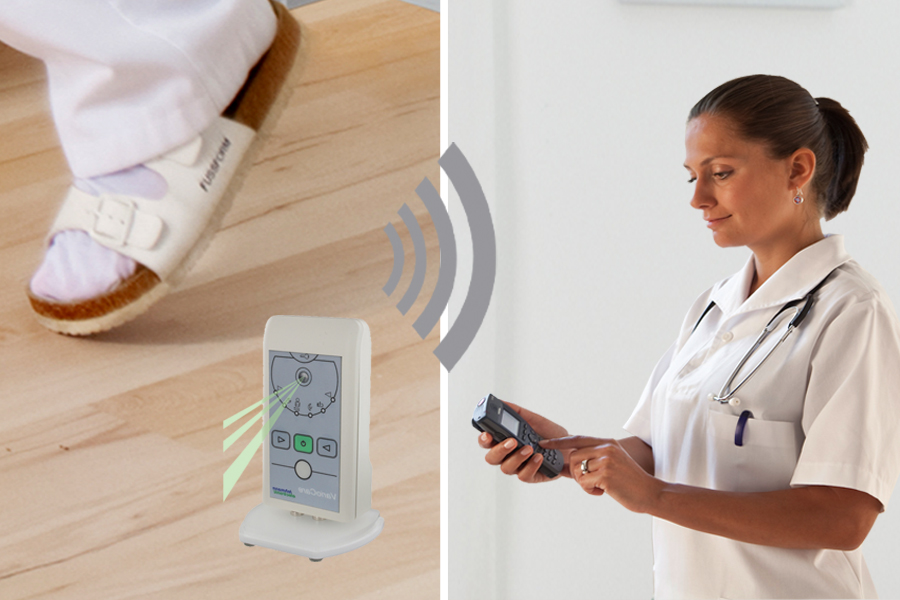

Eine weitaus vielseitigere Option ist die VarioCare Remote Funk-Fernbedienung, über die viele weitere Funktionen einstellbar sind. Die Pflegezeit oder eine Aufstehverzögerung kann in verschiedenen Zeitintervallen voreingestellt werden. Auch eine Tag-/Nachterkennung sowie der akustische Signalgeber sowie die Schaltbarkeit zusätzlicher Lichtquellen können ein- oder ausgeschaltet werden.

Pflegezeit

Ein sehr wichtiger Punkt ist, Fehlmeldungen zu vermeiden. Dafür hat der Vario-Care unter anderem die Pflegezeit-Funktion.

Während der vom Personal aktivierten Pflegezeit erfolgt keine Alarmauslösung. Vor Ablauf der Pflegezeit erfolgt rechtzeitig vorher ein akustischer Voralarm (abschaltbar) mit schneller werdenden Signaltönen je näher der Ablauf-Zeitpunkt kommt. Die Pflegezeit kann vom Personal vor Ablauf wieder verlängert werden (einfach einmal auf die Fernbedienung oder den entsprechenden Knopf drücken).

Das Personal kann die Pflegezeit durch Druck auf die Fernbedienung vorzeitig beenden. Wird das vergessen, schaltet sich der VarioCare Remote automatisch nach Ablauf der Pflegezeit wieder in den Überwachungs-Zustand.

Die Pflegezeit kann ausgelöst werden durch:

• Bewegungserkennung = von welcher Seite man in den Erfassungsbereich läuft
• Pflegetaste am Vario-Care
• Magnetschlüssel (mitgeliefert) auf den VarioCare setzen
• mit optionalem Funk-Sender
• mit optionalem Fußtaster-Sender

Standardmäßig ist eine 10-minütige Pflegezeit vorgesehen. Mit der Fernbedienung HC-426 sind sogar Zeiten von 2 bis 40 Min einstellbar.

Ausstattung des VarioCare

• Funk Ansteuerung von Schwesterruf-Empfängern oder Zubehör wie Funk-Steckdosen z.B. zur externen Lichteinschaltung
• 10-minütige Pflegezeit, aktivierbar per Hand direkt am Melder oder per optionaler Fußtastereinheit.
  Während der Pflegezeit wird kein versehentlicher Ruf ausgelöst
• Richtungserkennung
• Magnetischer Standfuß, selbsttrennend
• Wiederaufladbarer Lithium-Ionen Akku
• Magnetschlüssel zum Aktivieren der Pflegezeit im Lieferumfang
• Manipulationsschutz
• eingebautes Bodenlicht bei Aktivierung

Optionale Einstellungen des VarioCare nur über die VarioCare Remote Funk-Fernbedienung:

• Aufstehverzögerung
• Tag- / Nacht-Aktivierung
• Verschiedene Pflegezeit-Einstellungen
• Funktionen können zu- oder abgeschaltet werden

Sonderfunktionen in Verbindung mit der VarioCare Remote Funk-Fernbedienung

Die optionale VarioCare Remote Funk-Fernbedienung dient der individuellen Bedien-Einstellung des VarioCare.

Die VarioCare Remote ist NICHT in diesem Artikel enthalten.

• Auslöse-Verzögerung:

  Eine Rufauslösung kann zeitlich verzögert erfolgen, damit der Patient z.B. Zeit für einen Toilettengang hat. Falls er während des zeitlichen Ablaufs der Aufstehverzögerung nicht zurück ist, wird ein Alarm ausgelöst. Die Zeit kann zwischen 2 und 60 Minuten eingestellt werden.
  Wichtig: Der Patient muss den Sensorbereich verlassen, damit sich die eingestellte Auslöseverzögerung aktiviert.

• Tag- / Nacht-Aktivierung:

  Der VarioCare gibt bei ausreichender Helligkeit keinen Ruf weiter und schaltet kein Licht ein.
  Wird es dunkel im Raum, wird der VarioCare wieder automatisch aktiv.

• Unterschiedliche Pflegezeit-Einstellungen

  Die Pflegezeit ist von 2 bis 40 Min. oder statisch (= per Tastendruck) einstellbar.

• Lichtfunktion

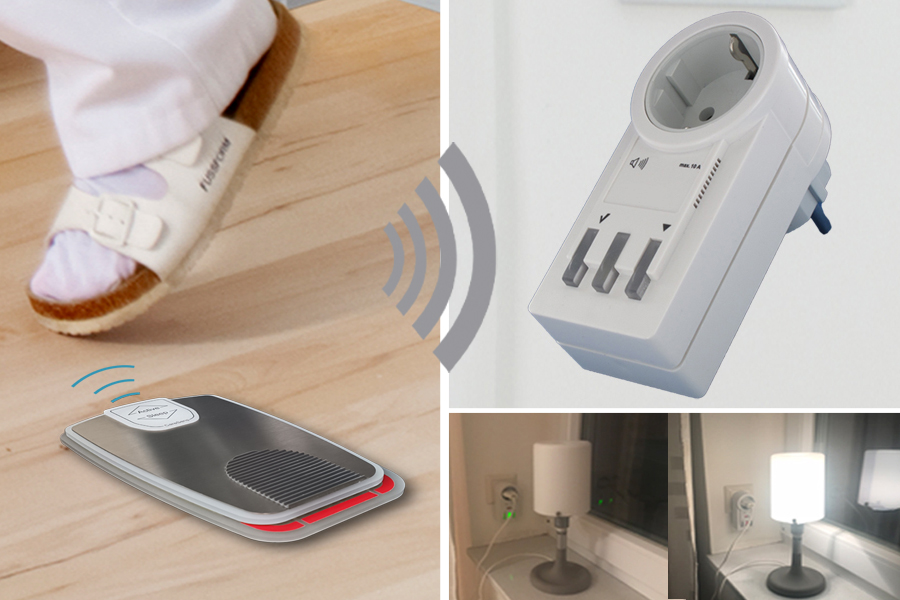

  In Verbindung mit der Funksteckdose HC-503, kann das System ein Licht anschalten, sobald eine Bewegung registriert wird.
  Das Licht wird sofort angeschaltet, der eigentliche Ruf erst nach dem Voralarm.

• Zu- oder abschaltbare Funktionen:

  Lichtaktivierung, akustische Meldung, Rufauslösung, automatische Nachtaktivierung.

Hauptmerkmale Funk-Bewegungsmelder | Bewegungssensor Vario-Care | 770.242.07

• Bewegungssensor mit Magnet-Standfuß zur individuellen Aufstellung an Betten oder Durchgängen.
• Standfuß mit magnetischer Konnektierung!
  Kein Abbrechen bei Stoß gegen das Gehäuse.
• Sender-Überwachung mit täglicher Testmeldung gem. DIN/EN 50134
• „Batterie schwach“ Erkennung mit LED-Anzeige und Weiterleitung an Funkempfänger
• Betriebsfrequenz:   869,23 MHz (sichere Sozialalarmfrequenz)
•  Konform zur DIN/VDE 0834 und DIN/EN 50134.
•  Zuverlässige Meldung von aufstehenden Personen.
• Intelligente Akku-Überwachung mit Kontrollmeldung an zugehörige Empfänger.
• Richtungserkennung.
• Betriebs-Frequenz 869,21 MHz (Sozial-Alarm Freq.)
• Akkulaufzeit bei einmaliger Auslösung/Tag ca. 7 Tage
• Magnetschlüssel zur Pflegeeinstellung beiliegend.
• Fernsteuerbar und individuell einstellbar in Verbindung mit VarioCare Remote Funkfernbedienung.

Sicherheit nach DIN/VDE 0834:

• In Verbindung mit dem Lehmann PLUS-Empfänger der neuen Generation, wird die Funkstrecke gemäß DIN/VDE 0834 im 30 Sekunden-Rhytmus mehrfach überwacht.
• Kommunikationsprüfung Sender/Empfänger laut Norm
• Beruhigungsanzeige am Sender bis Ruf-Rückstellung
• Funksicherheit gem. DIN/EN 50134 wird zusätzlich eingehalten
• Der aktive Modus DIN/VDE 0834 ist nur in Verbindung mit Lehmann PLUS-Sendern neuer Generation möglich.

DIN/EN 50134: (Sozialalarm-Frequenz)

• Frequenzbereich 869 MHz
• Routine-Tagesmeldung
• Funkkanal-Belegungskontrolle

Auf-und Abwärtskompatibilität:

Dieser Lehmann Plus-Sender ist abwärtskompatibel zu den bisherigen VarioRec-Empfängern nach DIN/EN 50134.
Auch Sender der neuen Generation können immer noch an einen VarioRec1/3/6 Empfänger eingelernt werden (Ohne DIN 0834 Funktion).

Der Variorec7-Nursecall Funk-Empfänger

Der Variorec7-Nursecall Funk-Ruf-Empfänger ermöglicht das einfache Anbinden von Funk-Sendern aus den Lehmann-Funk-Systemen an alle gängigen Schwesternrufsysteme.
Die Stromversorgung wird meistens von der Rufanlage über die Steckbuchse geliefert. Für Anwendungen wo dies nicht möglich ist, wird der Empfänger ohne Aufpreis mit externem Steckernetzteil ausgeliefert.

Der Funk-Empfänger wird von uns mit dem passenden Kabelsatz zu Ihrer Schwesternrufanlage geliefert. Sie stecken ihn ein und das System ist einsatzfähig.

Sicherheit nach DIN/VDE 0834:

• In Verbindung mit den Lehmann PLUS-Sendern der neuen Generation, wird die Funkstrecke gemäß DIN/VDE 0834 im 30 Sekunden-Rhytmus mehrfach überwacht.
• Kommunikationsprüfung Sender/Empfänger laut Norm
• Beruhigungsanzeige am Sender bis Ruf-Rückstellung
• Funksicherheit gem. DIN/EN 50134 wird zusätzlich eingehalten
• Der aktive Modus DIN/VDE 0834 ist nur in Verbindung mit Lehmann PLUS-Sendern neuer Generation möglich.

DIN/EN 50134: (Sozialalarm-Frequenz)

• Frequenzbereich 869 MHz
• Routine-Tagesmeldung
• Funkkanal-Belegungskontrolle

Auf-und Abwärtskompatibilität:

Der VarioRec7Empfänger ist abwärtskompatibel zu den bisherigen VarioMobilSendern nach DIN/EN 50134.
Auch Sender der neuen Generation können immer noch an einen VarioRec1/3/6 Empfänger eingelernt werden (Ohne DIN 0834 Funktion).

Bild-Darstellungen der Sendertypen:

Im Display des Variorec7-Empfängers wird der Sender beim Auslösen zusätzlich mit einem Piktogramm angezeigt.

Pflegezeit-Modus

Während der vom Personal aktivierten Pflegezeit erfolgt keine Alarmauslösung.

Der Pflegemodus wird durch Druck auf den oberen Bildschirmrand ausgelöst, oder extern durch einen vorher definierten Pflegesender.
Die Länge der Pflegezeit ist voreingestellt auf fünf Minuten. Sie kann im Menü nach Wunsch angepasst werden.

Vitalmodus/Aktivitätskontrolle

Die Vitalzeit wird zur Mobilitätsüberwachung von Personen genutzt. Der ausgewählte Sender muss in der hier gewählten Zeitspanne einmal ausgelöst werden. Unterbleibt dies, wird nach Ablauf der Vitalzeit ein Ruf ausgelöst, im Display wird diese Anzeige sichtbar.

Wenn der Vitalmodus gewünscht wird, muß dieser und die entsprechenden Zeiten bei der Kopplung eines Vitalsenders gewählt werden.

Hauptmerkmale Funkempfänger Lehmann Variorec7 mit spezifischem Kabelsatz:

• Adaption an alle gängigen Schwesternrufanlagen

• Funk-Überwachung nach DIN/VDE 0834 (PLUS Sender/Variorec7) und DIN/EN 50134 (Lehmann Sender Variorec6)

• Live-Check: Funkstreckenüberwachung alle 30 Sekunden, in Verbindung mit Lehmann PLUS Funk-Sendern.

• Steckerabwurf-Alarm
  Abzugsüberwachung: sofern im verwendetem Rufsystem vorhanden
• Störungsanzeige gem. DIN/EN 50134 (Frequenzblockade)

• Schutzart IP30

• Empfang von bis zu 7 PLUS-Funk-Sendern (mit Funk-Überwachung)
• Empfang von bis zu 63 Funk-Sendern (ohne Funk-Überwachung)
• 3 Schaltkanäle

• Sicherer Funkbereich: 869,2125 MHz Sozialalarmfrequenz,bidirektional

• Optische Betriebsanzeige mit Display
• Pflegezeit einstellbar (3, 5, 10, 20 oder 30 min)
• Batterieüberwachung: Störungsanzeige "Batterie schwach" vom Sender mit Weiterleitung an Rufanlage
• Pflegemodus (Sender einzeln wählbar)
• Mastermodus (alle Sender werden erkannt)
• wird "gepaart" mit Funksender geliefert, wenn diese zusammen in einem Auftrag bestellt werden.
• kann mit zusätzlichem Funk-Rufauslöser z.B. Vario-Pull Plus kombiniert werden.
  Ideal, wenn das Funk-System an den Steckplatz eines vorhandenen Birn-Tasters gesteckt wird und dieser ersetzt werden muss.
• Optische Alarmmeldung
• Akustische Alarmmeldung

• Menüführung über Display

• Graphische Darstellung der Sendertypen
• Meldungsspeicher
• Testmodus / Messen der Feldstärke
• Kein Auslösen durch fremde Sender, dank sicherer Sozialalarm Frequenz.
• Betriebsspannung: 24V DC, max 100mA
  über Speisung Lichtrufanlage oder optional externem Netzteil

• Anschlussstecker, gemäß Fragebogen und baulichen Gegebenheiten

Allgemeine Informationen zum Lehmann Variorec7 Funk-System:

Die Lehmann Electronic GmbH aus Niederkassel entwickelt und produziert Komponenten für Rufanlagen MADE IN GERMANY.

Sie können sich hiermit technisch besonders hochwertige und robuste Lösungen zusammenstellen. Viele Sender sind wasserdicht und desinfizierbar.

Profi-Komponenten und Profi-Einsatz

Die Lehmann Komponenten erfüllen höchste Qualitätsansprüche, sind sehr robust und werden daher unter anderem in Altenheimen, Krankenhäuser, Senioren-WGs und der Tagespflege eingesetzt. Hier dienen Sie bereits seit Jahren zur Unterstützung in der Pflege.

Je nach Krankheitsbild, Pflegesituation oder persönlichem Umfeld sind verschiedene Zusammenstellungen und Lösungen sinnvoll.

Wir beraten Sie gern! Ganz unverbindlich und kostenlos.

Ein Funk-System / eine Funk-Signal-Anlage besteht immer aus mindestens 2 Komponenten:

1. Lehmann Plus Funk-Sender:

Sie haben die Auswahl aus einem sehr großen Sortiment, die Produkte sind für den Profi-Einsatz in Einrichtungen und Krankenhäusern geeignet.

"Standard" Funksender:

• Funk-Rufknöpfe als Armband, Kette
• Alarm-Trittmatten
• Rauchmelder, etc.

"Spezial" Funksender:

• Zugtaster, auch in wasserdicht und desinfizierbar lieferbar
• Wand-Rufsender, wasserdicht und desinfizierbar
• Fuß-Taster
• Puste-Sensoren - durch Atem aktiviert
• Ruf-Auslöser für motorisch eingeschränkte Personen: Kissen, Bälle, Großtastenrufknöpfe
• Geräuschmelder - ausgelöst durch Rufe
• Bewegungsmelder mit spezieller Ausstattung für Pflegekräfte - incl. Laufrichtungserkennung und Abstellfunktionen

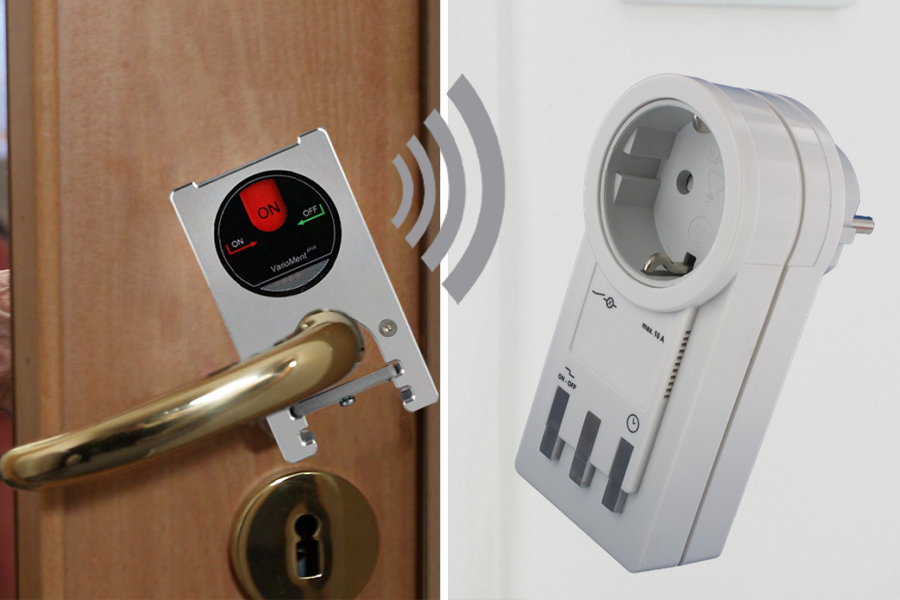

• Tür-Magnetschalter - zum Melden, wenn eine Tür geöffnet wird
• Tür-Wächter-Systeme - zum Melden, wenn eine Tür geöffnet wird
• Universal-Sender für eigene Lösungen

Abstell-/Quittierungs-Funksender:

• optionale Funksender zum Abstellen des Alarms

Je nach verwendete Einstellung (VDE-Norm) können bis zu 63 Sender angelernt werden.
Ein Fehlalarm durch Auslösen fremder Sender ist nicht möglich, da die  Komponenten auf der sicheren Sozialalarm-Frequenz arbeiten.

In Verbindung mit den Lehmann PLUS-Sendern der neuen Generation, wird die Funkstrecke gemäß DIN/VDE 0834 im 30 Sekunden-Rhytmus mehrfach überwacht.

Eine Übersicht aller kompatiblen Sender finden Sie hier: Lehmann Funk-Sender

2. Lehmann Funk-Empfänger Variorec7 (dieser Artikel):

Dieser Funk-Empfänger meldet das Auslösen eines gekoppelten Ruf-Senders über Ihre vorhandene Schwestern-Ruf-Anlage.

 Weitere Details, die Lieferübersicht und technische Informationen können Sie dem Lehmann Gesamtkatalog entnehmen.

Lieferumfang dieses Sets:

• Lehmann Funk-Bewegungsmelder 770.242.07
• Akku (im Sender eingebaut)
• 230V Netzteil/Ladegerät
• Standfuß mit magnetischer Halterung
• Magnetschlüssel für manuelle Pflegemodus-Aktivierung
• 1 x Lehmann Variorec7 Funkempfänger incl. Kabelsatz, passend zu Ihrem Schwesternruf-System.
• Falls die Stromversorgung nicht über die Rufanlage möglich ist, liegt ein 230V Netzteil bei.
• Bedienungsanleitungen

optionales Zubehör:

• Sender aus dem Lehmann Funk-System
• Pflegetaster Fußbetrieb
• Pflegetaster-Funk-Fernbedienung
• Wandhalterung HC-425-01
• Lehmann Funk-Empfänger
