Funk-Rufsystem: Funk-Rufsensor MediFlex incl. Funk-Alarmierung auf Schwesternrufanlage | VDE0834

Lehmann Profi-Funk-Rufsystem-Set für Menschen mit starken motorischen Einschränkungen:

MediFlex Plus geriatrischer Funk-Rufsensor (mit Auslösung über leichte Knickbetätigung und/oder berührungslos) +
anschlussfertigen Funkempfänger zur Anbindung an vorhandene Schwesternruf-Anlage

Der MediFlex dient als Rufmelder für Personen mit starken motorischen Einschränkungen. Ein Ruf wird über einen kapazitiven Sensor berührungslos und/oder durch leichtes Knicken des Gerätes ausgelöst.

Der mitgelieferte Funk-Empfänger Lehmann Variorec 7 bindet den  Funksender an Ihre vorhandene Schwesternruf-Anlage an.

Dieses Set besteht aus:

• Lehmann MediFlex Plus Funk-Rufsensor Druck/Berührungslos (770.216.07)
• Lehmann Variorec7 Funkempfänger  incl. Kabelsatz passend zu Ihrem Schwesternruf-System.

Die große Auslösefläche für alle Menschen, die einen Standardruftaster nicht oder nicht mehr bedienen können. Hier wird es dem Rufenden leicht gemacht: durch hochempfindliche Sensorig gelingt sogar schon eine berührungslose Auslösung (abschaltbar).
Durch die leicht anwendbare Funktechnologie kann der Funk-Sensor jederzeit sekundenschnell eingesetzt werden.

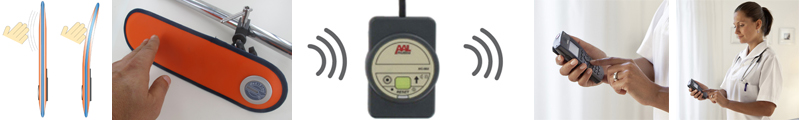

Der MediFlex sendet per Funk auf den Funk-Empfänger, der in die Anschlussdose der Rufanlage eingesteckt wird.

Die Rufanlage wiederum signalisiert auf die vorhandenen Schwesternruf Empfänger.

Bestellablauf:

Nach der Auftragserteilung bekommen Sie einen Fragebogen von uns, womit wir ermitteln, welchen Adaptersatz Sie benötigen.
Anschließend versenden wir dann Ihre Ware komplett betriebsfertig. Da diese Anbindungen immer individuell gefertigt werden, beträgt die Lieferzeit ca. 4 Wochen.

Wichtig ist, dass Sie eine freie Anschlussdose bzw. einen freien Steckplatz in Ihrem Schwestern-Rufsystem haben.

Wenn das Funk-System an den Steckplatz eines vorhandenen Birn-Tasters gesteckt werden soll und dieser ersetzt werden muss, können Sie diese Lösung z.B. mit dem zusätzlichen Funk-Rufauslöser Vario-Pull kombinieren (siehe Zubehör). So könnten Sie z.B. einen Rufknopf und eine Alarm-Trittmatte ohne großen Aufwand an einer Anschlussdose betreiben.

Bei manchen Schwesternrufanlagen ist auch die Anbindung zusätzlich zum vorhandenen Birn-Taster möglich, das wird von uns auch über den Fragebogen geklärt.

Infos zu den Komponenten:

Sender: Lehmann MediFlex Plus 770.216.07: Geriatrischer Funk-Rufsensor

Verschiedene Auslösearten

• Berührungslose Auslösemöglichkeit bei starken geriatrischen Einschränkungen.
  Wenn sich ein Körperteil sehr nah an die orangenen Fläche annähert oder diese berührt, wird ein Ruf ausgelöst.
  Diese Anwendung wird in der Geratrie eingesetzt.
• Rufauslösung über leichtes Knicken
  Diese Anwendung findet beispielsweise Anwendung, wenn mit Kopf, Knie oder andere Extremitäten ein Ruf ausgelöst werden soll.
• Beide Auslösearten können gleichzeitig oder auch einzeln eingesetzt werden.

Anwendungsbeispiele

In oder an einem Bett oder z.B. einem Rollstuhl wird der MediFlex über optional erhältliche bewegliche Arme und Halterungen so platziert, dass ein Ruf mit der entsprechenden Extremität leicht ausgelöst werden kann, auch berührungslos.

Der Ruf wird entweder berührungslos, durch leichtes Knicken des MediFlex, oder beide Funktionen gleichzeitig ausgelöst.

Zur Befestigung sind drei unterschiedliche optionale Gelenk-Halterungen als Zubehör erhältlich. Davon eine mit magnetischer Haltefläche.

Kompatibel mit folgenden Lehmann-Empfängern:

• Variorec 1/3/6/7

Sicherheit nach DIN/VDE 0834:

• In Verbindung mit dem Lehmann PLUS-Empfänger der neuen Generation, wird die Funkstrecke gemäß DIN/VDE 0834 im 30 Sekunden-Rhytmus mehrfach überwacht.
• Kommunikationsprüfung Sender/Empfänger laut Norm
• Beruhigungsanzeige am Sender bis Ruf-Rückstellung
• Funksicherheit gem. DIN/EN 50134 wird zusätzlich eingehalten
• Der aktive Modus DIN/VDE 0834 ist nur in Verbindung mit Lehmann PLUS-Sendern neuer Generation möglich.

DIN/EN 50134: (Sozialalarm-Frequenz)

• Frequenzbereich 869 MHz
• Routine-Tagesmeldung
• Funkkanal-Belegungskontrolle

Auf-und Abwärtskompatibilität:

Dieser Lehmann Plus-Sender ist abwärtskompatibel zu den bisherigen VarioRec-Empfängern nach DIN/EN 50134.
Auch Sender der neuen Generation können immer noch an einen VarioRec1/3/6 Empfänger eingelernt werden (Ohne DIN 0834 Funktion).

Der Variorec7-Nursecall Funk-Empfänger

Der Variorec7-Nursecall Funk-Ruf-Empfänger ermöglicht das einfache Anbinden von Funk-Sendern aus den Lehmann-Funk-Systemen an alle gängigen Schwesternrufsysteme.
Die Stromversorgung wird meistens von der Rufanlage über die Steckbuchse geliefert. Für Anwendungen wo dies nicht möglich ist, wird der Empfänger ohne Aufpreis mit externem Steckernetzteil ausgeliefert.

Der Funk-Empfänger wird von uns mit dem passenden Kabelsatz zu Ihrer Schwesternrufanlage geliefert. Sie stecken ihn ein und das System ist einsatzfähig.

Sicherheit nach DIN/VDE 0834:

• In Verbindung mit den Lehmann PLUS-Sendern der neuen Generation, wird die Funkstrecke gemäß DIN/VDE 0834 im 30 Sekunden-Rhytmus mehrfach überwacht.
• Kommunikationsprüfung Sender/Empfänger laut Norm
• Beruhigungsanzeige am Sender bis Ruf-Rückstellung
• Funksicherheit gem. DIN/EN 50134 wird zusätzlich eingehalten
• Der aktive Modus DIN/VDE 0834 ist nur in Verbindung mit Lehmann PLUS-Sendern neuer Generation möglich.

DIN/EN 50134: (Sozialalarm-Frequenz)

• Frequenzbereich 869 MHz
• Routine-Tagesmeldung
• Funkkanal-Belegungskontrolle

Auf-und Abwärtskompatibilität:

Der VarioRec7Empfänger ist abwärtskompatibel zu den bisherigen VarioMobilSendern nach DIN/EN 50134.
Auch Sender der neuen Generation können immer noch an einen VarioRec1/3/6 Empfänger eingelernt werden (Ohne DIN 0834 Funktion).

Bild-Darstellungen der Sendertypen:

Im Display des Variorec7-Empfängers wird der Sender beim Auslösen zusätzlich mit einem Piktogramm angezeigt.

Pflegezeit-Modus

Während der vom Personal aktivierten Pflegezeit erfolgt keine Alarmauslösung.

Der Pflegemodus wird durch Druck auf den oberen Bildschirmrand ausgelöst, oder extern durch einen vorher definierten Pflegesender.
Die Länge der Pflegezeit ist voreingestellt auf fünf Minuten. Sie kann im Menü nach Wunsch angepasst werden.

Vitalmodus/Aktivitätskontrolle

Die Vitalzeit wird zur Mobilitätsüberwachung von Personen genutzt. Der ausgewählte Sender muss in der hier gewählten Zeitspanne einmal ausgelöst werden. Unterbleibt dies, wird nach Ablauf der Vitalzeit ein Ruf ausgelöst, im Display wird diese Anzeige sichtbar.

Wenn der Vitalmodus gewünscht wird, muß dieser und die entsprechenden Zeiten bei der Kopplung eines Vitalsenders gewählt werden.

Hauptmerkmale Funkempfänger Lehmann Variorec7 mit spezifischem Kabelsatz:

• Adaption an alle gängigen Schwesternrufanlagen

• Funk-Überwachung nach DIN/VDE 0834 (PLUS Sender/Variorec7) und DIN/EN 50134 (Lehmann Sender Variorec6)

• Live-Check: Funkstreckenüberwachung alle 30 Sekunden, in Verbindung mit Lehmann PLUS Funk-Sendern.

• Steckerabwurf-Alarm
  Abzugsüberwachung: sofern im verwendetem Rufsystem vorhanden
• Störungsanzeige gem. DIN/EN 50134 (Frequenzblockade)

• Schutzart IP30

• Empfang von bis zu 7 PLUS-Funk-Sendern (mit Funk-Überwachung)
• Empfang von bis zu 63 Funk-Sendern (ohne Funk-Überwachung)
• 3 Schaltkanäle

• Sicherer Funkbereich: 869,2125 MHz Sozialalarmfrequenz,bidirektional

• Optische Betriebsanzeige mit Display
• Pflegezeit einstellbar (3, 5, 10, 20 oder 30 min)
• Batterieüberwachung: Störungsanzeige "Batterie schwach" vom Sender mit Weiterleitung an Rufanlage
• Pflegemodus (Sender einzeln wählbar)
• Mastermodus (alle Sender werden erkannt)
• wird "gepaart" mit Funksender geliefert, wenn diese zusammen in einem Auftrag bestellt werden.
• kann mit zusätzlichem Funk-Rufauslöser z.B. Vario-Pull Plus kombiniert werden.
  Ideal, wenn das Funk-System an den Steckplatz eines vorhandenen Birn-Tasters gesteckt wird und dieser ersetzt werden muss.
• Optische Alarmmeldung
• Akustische Alarmmeldung

• Menüführung über Display

• Graphische Darstellung der Sendertypen
• Meldungsspeicher
• Testmodus / Messen der Feldstärke
• Kein Auslösen durch fremde Sender, dank sicherer Sozialalarm Frequenz.
• Betriebsspannung: 24V DC, max 100mA
  über Speisung Lichtrufanlage oder optional externem Netzteil

• Anschlussstecker, gemäß Fragebogen und baulichen Gegebenheiten

Allgemeine Informationen zum Lehmann Variorec7 Funk-System:

Die Lehmann Electronic GmbH aus Niederkassel entwickelt und produziert Komponenten für Rufanlagen MADE IN GERMANY.

Sie können sich hiermit technisch besonders hochwertige und robuste Lösungen zusammenstellen. Viele Sender sind wasserdicht und desinfizierbar.

Profi-Komponenten und Profi-Einsatz

Die Lehmann Komponenten erfüllen höchste Qualitätsansprüche, sind sehr robust und werden daher unter anderem in Altenheimen, Krankenhäuser, Senioren-WGs und der Tagespflege eingesetzt. Hier dienen Sie bereits seit Jahren zur Unterstützung in der Pflege.

Je nach Krankheitsbild, Pflegesituation oder persönlichem Umfeld sind verschiedene Zusammenstellungen und Lösungen sinnvoll.

Wir beraten Sie gern! Ganz unverbindlich und kostenlos.

Ein Funk-System / eine Funk-Signal-Anlage besteht immer aus mindestens 2 Komponenten:

1. Lehmann Plus Funk-Sender:

Sie haben die Auswahl aus einem sehr großen Sortiment, die Produkte sind für den Profi-Einsatz in Einrichtungen und Krankenhäusern geeignet.

"Standard" Funksender:

• Funk-Rufknöpfe als Armband, Kette
• Alarm-Trittmatten
• Rauchmelder, etc.

"Spezial" Funksender:

• Zugtaster, auch in wasserdicht und desinfizierbar lieferbar
• Wand-Rufsender, wasserdicht und desinfizierbar
• Fuß-Taster
• Puste-Sensoren - durch Atem aktiviert
• Ruf-Auslöser für motorisch eingeschränkte Personen: Kissen, Bälle, Großtastenrufknöpfe
• Geräuschmelder - ausgelöst durch Rufe
• Bewegungsmelder mit spezieller Ausstattung für Pflegekräfte - incl. Laufrichtungserkennung und Abstellfunktionen
• Tür-Magnetschalter - zum Melden, wenn eine Tür geöffnet wird
• Tür-Wächter-Systeme - zum Melden, wenn eine Tür geöffnet wird
• Universal-Sender für eigene Lösungen

Abstell-/Quittierungs-Funksender:

• optionale Funksender zum Abstellen des Alarms

Je nach verwendete Einstellung (VDE-Norm) können bis zu 63 Sender angelernt werden.
Ein Fehlalarm durch Auslösen fremder Sender ist nicht möglich, da die  Komponenten auf der sicheren Sozialalarm-Frequenz arbeiten.

In Verbindung mit den Lehmann PLUS-Sendern der neuen Generation, wird die Funkstrecke gemäß DIN/VDE 0834 im 30 Sekunden-Rhytmus mehrfach überwacht.

Eine Übersicht aller kompatiblen Sender finden Sie hier: Lehmann Funk-Sender

2. Lehmann Funk-Empfänger Variorec7 (dieser Artikel):

Dieser Funk-Empfänger meldet das Auslösen eines gekoppelten Ruf-Senders über Ihre vorhandene Schwestern-Ruf-Anlage.

 Weitere Details, die Lieferübersicht und technische Informationen können Sie dem Lehmann Gesamtkatalog entnehmen.

Lieferumfang dieses Sets:

• Lehmann MediFlex Plus Funk-Rufsensor 770.216.07
• Batterie (im Sender eingebaut)
• Gelenkarm: ca. 180 mm Spannweite
• 1 x Lehmann Variorec7 Funkempfänger incl. Kabelsatz, passend zu Ihrem Schwesternruf-System.
• Falls die Stromversorgung nicht über die Rufanlage möglich ist, liegt ein 230V Netzteil bei.
• Bedienungsanleitungen

optionales Zubehör:

• Sender aus dem Lehmann Funk-System
• Lehmann MediFlex Hygienehüllen (50 Stück)
• Lehmann MediFlex Gelenkarm, Spannweite 80 mm (990216901)
• Lehmann MediFlex Gelenkarm, Spannweite 80mm, Magnethalterung (990216902)
